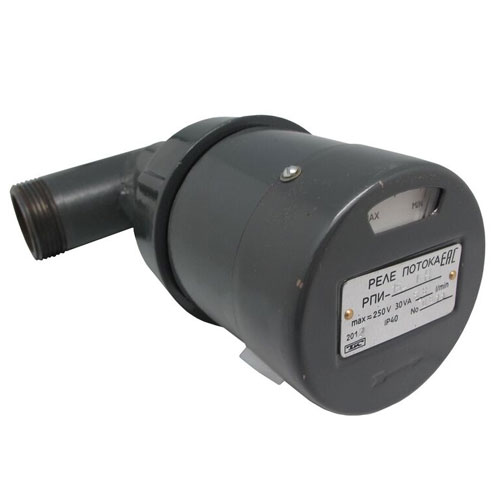

Реле потока жидкости РПИ
Реле потока жидкости РПИ (датчик-сигнализатор) предназначено для контроля наличия потока рабочей жидкости в трубопроводе и сигнализации при падении расхода
Реле потока жидкости РПИ — это промышленный лепестковый (заслоночный) прибор, предназначенный для автоматической сигнализации о снижении расхода рабочей жидкости ниже допустимого предела и для визуального контроля наличия потока в трубопроводе. Устройство широко применяется в технологических линиях, на тепловых и атомных электростанциях (АЭС) для защиты оборудования от сухого хода или перегрева. Оно служит для сигнализации о критическом снижении расхода рабочей жидкости, визуального контроля ее наличия в трубах, а также защиты насосного и теплообменного оборудования от работы «всухую».
Принцип работы
В основе работы РПИ лежит механический (лопастной) принцип: Устройство определяет наличие или отсутствие движения потока среды внутри трубопровода. Как только расход падает ниже заданного предела, реле замыкает или размыкает электрическую цепь (через сухие контакты), подавая сигнал на пульт управления или аварийно отключая насос. Прибор монтируется в трубопроводные системы, где перекачиваемая жидкость неагрессивна к материалам конструкции реле.

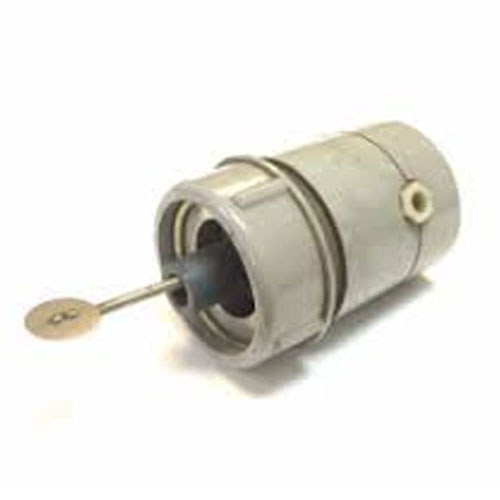

- Механический напор: Скоростной напор движущейся жидкости давит на заслонку (лопасть), опущенную в трубу.
- Магнитная передача: Заслонка отклоняет внутренний рычаг с постоянным магнитом.
- Срабатывание контактов: Магнит воздействует на геркон (магнитоуправляемый контакт) за пределами герметичной зоны, который замыкает или размыкает электрическую цепь управления.
- Индикация: На корпусе закреплена стрелка, которая физически дублирует текущее положение заслонки, позволяя визуально оценить наличие протока.
Основные технические характеристики
- Контролируемая среда: вода и неагрессивные жидкости, не разрушающие сталь 08Х17Т, чугун С418-36 и сплавы типа 36НХТЮ.
- Рабочее давление среды: не более 1,0 МПа (10 кгс/см²).
- Температура измеряемой жидкости: от 0 до +100 °С.
- Кинематическая вязкость: до 8*10-5 м²/с (80 сСт).
- Разброс срабатывания: не превышает ±5% от верхнего предела настройки.
- Параметры электрических контактов: коммутируемое напряжение до 250 В, мощность до 30 В·А (ток от 1*10-6 до 1 А).
- Условия размещения: устанавливается только во взрывобезопасных помещениях (климатическое исполнение У3.1 или Т1 по ГОСТ 15150).
- Класс защиты корпуса: IP40
Сводная таблица модификаций (по Ду)
| Модель прибора | Диаметр условного прохода (Ду), мм | Диапазон настройки уставок (расход), л/мин | Максимальный расход, л/мин |
|---|---|---|---|
| РПИ-15 / РПИ-15Н | 15 | от 7.5 до 40 | 160 |
| РПИ-20 / РПИ-20Н | 20 | от 7.5 до 40 | 160 |
| РПИ-25 / РПИ-25Н | 25 | от 7.5 до 40 | 160 |
| РПИ-32 / РПИ-32Н | 32 | от 7.5 до 40 | 160 |
| РПИ-40 / РПИ-40Н | 40 | от 18 до 98 | 360 |
| РПИ-50 / РПИ-50Н | 50 | от 26 до 145 | 560 |
| РПИ-80 / РПИ-80Н | 80 | от 50 до 265 | 1000 |
| РПИ-100 / РПИ-100Н | 100 | от 100 до 516 | 2280 |
Требования к монтажу
Прибор монтируется строго на горизонтальных участках трубопровода. Направление стрелки на корпусе должно точно совпадать с направлением движения контролируемой жидкости. Для исключения турбулентности перед реле и после него необходимо выдерживать прямые участки трубы (длина регламентируется техническим паспортом конкретного Ду).
