Фотодатчики «ПРОМА» — это высокочувствительные приборы для контроля наличия пламени в горелочных устройствах, работающих на газообразном и жидком топливе.

Фотодатчики разработаны и производятся НПП «ПРОМА» (г. Казань) — ведущим российским предприятием в области автоматизации энергетических объектов. Наша компания осуществляет оптовые поставки фотодатчиков ПРОМА всех типов: инфракрасные (ИК), ультрафиолетовые (УФ), датчики видимого спектра, а также сигнализирующие фотодатчики и устройства селективного контроля пламени. Все приборы предназначены для работы с сигнализаторами горения серий ЛУЧ, БРЗ и автоматами горения ПРАГО.

Почему фотодатчики ПРОМА — надежный выбор для промышленности?

Фотодатчики «ПРОМА» являются интеллектуальными приборами, которые по своим характеристикам находятся на уровне лучших мировых аналогов и широко применяются на ТЭЦ, ГРЭС, котельных и промышленных предприятиях. Продукция НПП «ПРОМА» имеет своих партнеров практически во всех энергетических компаниях России и стран СНГ .

Основные преимущества и ключевые особенности продукции ПРОМА

---

Типы фотодатчиков ПРОМА

Для оптовых поставок доступны следующие типы фотодатчиков «ПРОМА»:

Фотодатчики инфракрасного спектра (ИК)

Предназначены для контроля пламени по инфракрасному излучению, что особенно эффективно для газовых и жидкотопливных горелок.

Модель	Спектр	Выходной сигнал	Ресурс	Особенности
ФД-02	ИК (λmax=1,5 мкм)	аналоговый	5-10 тыс.час	Работа с ЛУЧ-1АМ, фланцевое присоединение
ФДС-01	ИК (900-1700 нм)	релейный	5-10 тыс.час	Совмещает датчик и сигнализатор, замена ФД-02+ЛУЧ-1АМ
ФДС-01-24ГТ	ИК	релейный	5-10 тыс.час	IP65, крепление гайкой М48х1,5

Фотодатчики ультрафиолетового спектра (УФ)

Для контроля пламени с высокой степенью селективности — надежно реагируют только на ультрафиолетовое излучение факела.

Модель	Спектр	Выходной сигнал	Ресурс	Особенности
ФДС-03	УФ	релейный	20-30 тыс.час	Базовая УФ-модель
ФДС-03-С	УФ	аналоговый 4-20 мА + 2 реле	50-80 тыс.час	Повышенный ресурс
ФДС-03-БГ (У)	УФ	оптоэлектронный ключ	20-30 тыс.час	Для систем с быстрым откликом
ФДА-03	УФ	аналоговый 4-20 мА	50-80 тыс.час	Для систем с аналоговым выходом

Фотодатчики видимого спектра

Модель	Спектр	Выходной сигнал	Ресурс	Особенности
ФДА-02	Видимый (420-675 нм)	аналоговый 4-20 мА	50-80 тыс.час	Для контроля факела в многогорелочных топках

Комбинированные устройства селективного контроля (УФ+ИК)

Для наиболее ответственных применений — селективный контроль пламени по двум спектральным каналам.

Модель	Спектр	Выходной сигнал	Степень защиты	Особенности
ФДСА-03М-01	УФ + ИК	4-20 мА + 2 реле	IP54	Селективный контроль, выносные датчики
ФДСА-03М-01-IP65	УФ + ИК	4-20 мА + 2 реле	IP65	Повышенная защита от пыли и влаги

Технические характеристики популярных моделей

Фотодатчик ПРОМА ФД-02 (ИК)

Базовая модель для систем контроля пламени в комплекте с сигнализатором ЛУЧ-1АМ.

Параметр	Значение
Максимум спектральной чувствительности	1,5 мкм
Тип фотоприемника	Фотодиод InGaAs
Сопротивление изоляции	>100 МОм
Длина линии связи с ЛУЧ-1АМ	до 200 м
Присоединение	Фланцевое
Степень защиты	IP54
Температурный диапазон	-60...+70°C
Габариты (ШхВхГ)	95×35×35 мм
Масса	0,8 кг
Гарантия	18 месяцев
Ориентир цены	от 8 600 руб.

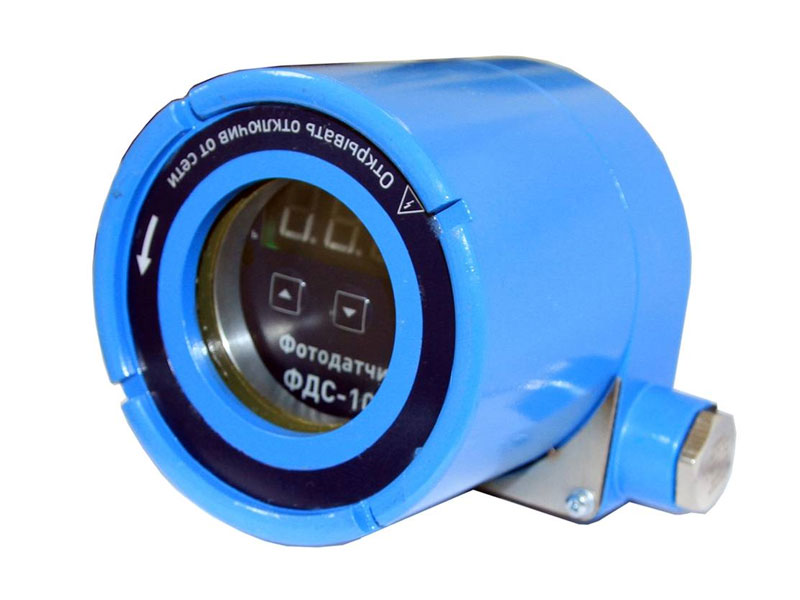

Сигнализирующий фотодатчик ПРОМА ФДС-01

Интегрированное решение — объединяет фотодатчик ФД-02 и сигнализатор горения ЛУЧ-1АМ в одном корпусе.

Параметр	Значение
Рабочий диапазон (ИК)	900-1700 нм
Время срабатывания (появление пламени)	1 сек
Время срабатывания (погасание пламени)	2 сек
Длина линии связи	до 500 м
Напряжение питания	=24 В или ≈220 В
Коммутация пост. ток	30 В / 2 А
Коммутация перем. ток	220 В / 0,1 А
Сопротивление изоляции	>100 МОм
Температурный диапазон	-40...+60°C
Степень защиты	IP54
Габариты (без фланца)	60×140×85 мм
Масса	0,5 кг

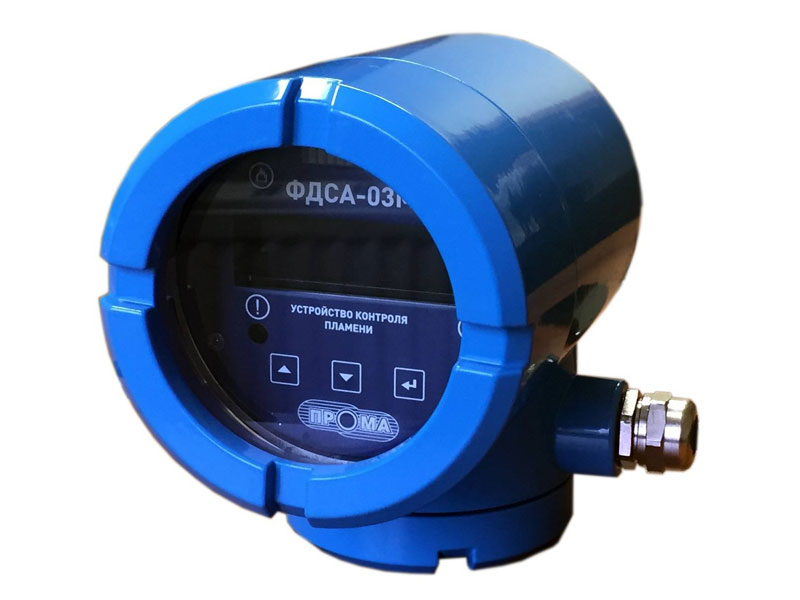

Устройство селективного контроля пламени ПРОМА ФДСА-03М

Для многогорелочных топок со встречным расположением горелок — контроль факела по двум спектральным каналам (УФ и ИК).

Параметр	Значение
Напряжение питания	24-30 В пост. тока
Выходные сигналы	4 реле (до 220В/2А) + 4-20 мА
Время срабатывания	1-10 сек (настраиваемое)
Потребляемый ток	не более 0,4 А
Сопротивление изоляции	не менее 20 МОм
Степень защиты	IP54 / IP65
Температурный диапазон	-26...+65°C
Климатическое исполнение	УХЛ3.1
Модификации	-01 (УФ+ИК), -02 (УФ+видимый), -04 (ИК+видимый)

Фотодатчик ПРОМА ФДА-02 (видимый спектр)

Для преобразования видимого излучения в аналоговый сигнал интенсивности горения.

Параметр	Значение
Рабочий диапазон (видимый)	420-675 нм
Потребляемый ток	25 мА
Выходной сигнал	4-20 мА
Присоединение	Фланцевое
Степень защиты	IP54
Температурный диапазон	-40...+60°C
Масса	0,4 кг

Совместимость с сигнализаторами горения

Для правильного подбора фотодатчика необходимо учитывать совместимость с сигнализатором горения. Ниже приведена таблица совместимости по данным производителя.

Таблица совместимости фотодатчиков и сигнализаторов ПРОМА

Сигнализатор / Датчик	ФД-02ИК	ФД-05ГМ (УФ+ИК)	ФДА-02 (видимый)	ФДА-03 (УФ)	КЭ (ионизационный)
ЛУЧ-АМ-2К	+	+	-	-	+
ЛУЧ-АМ	+	+	-	-	+
ЛУЧ-КЭ	-	-	-	-	+
ФДС-03-2К (канал 2)	-	-	-	-	+
БРЗ-04-М1-2К	+	+	+	+	+

Рекомендации по подбору:

Условия эксплуатации	Рекомендуемый фотодатчик
Стандартные газовые горелки	ФД-02 + ЛУЧ-АМ / ФДС-01
Жидкотопливные горелки (мазут)	ФДА-03 (УФ) или ФДСА-03М (УФ+ИК)
Многогорелочные топки со встречными горелками	ФДСА-03М (селективный контроль)
Необходимость аналогового сигнала 4-20 мА	ФДА-02, ФДА-03, ФДС-03-С
Сложные условия эксплуатации (пыль, влага)	ФДС-01-24ГТ (IP65)
Ионизационный контроль (прямое касание)	КЭ (ионизационный электрод)

Области применения фотодатчиков ПРОМА

Фотодатчики ПРОМА широко применяются в различных отраслях промышленности и энергетики:

Отрасль	Типовые задачи	Рекомендуемые модели
Теплоэнергетика (ТЭЦ, ГРЭС)	Контроль факела в котлоагрегатах	ФДСА-03М, ФДА-03
Промышленные котельные	Автоматический розжиг и контроль горелок	ФД-02, ФДС-01
Нефтегазовая отрасль	Контроль факела на НПЗ и нефтехимии	ФДСА-03М-Ex (взрывозащищенный)
ЦТП и узлы учета газа	Контроль работы теплогенераторов	ФД-02
Металлургия	Контроль нагревательных печей	ФДС-03-С (аналоговый выход)
Судостроение	Судовые котельные установки	ФДС-01-24ГТ (IP65)

Конструктивные особенности

Принцип работы

Фотодатчик преобразует пульсации оптического излучения факела в электрический сигнал. Фоточувствительный элемент улавливает светопоток, электронный блок обрабатывает сигнал и при достижении порогового значения выдает команду на исполнительные устройства.

Типы фотоприемников по спектру:

Тип	Спектральный диапазон	Преимущества	Недостатки
ИК	0,8-1,8 мкм	Низкая стоимость, не реагирует на солнечный свет	Может реагировать на нагретые стенки топки
УФ	200-300 нм	Высокая селективность (реагирует только на факел)	Чувствителен к загрязнению окна
Видимый	400-700 нм	Хорошо различает источники	Может реагировать на засветку от соседних горелок

Конструкция фотодатчика ФДС-01 (сигнализирующий):

• Корпус
• Фотоприемник
• Защитное окно
• Кабельный ввод
• Клеммная колодка
• Клемма «Земля»
• Светодиодная индикация
• Регулятор «Усиление»
• Бленда

Замена устаревших моделей

При модернизации систем автоматики важно правильно подобрать замену устаревшим или снятым с производства моделям.

Устаревшая модель	Рекомендуемая замена	Преимущества замены
ФД-02 + ЛУЧ-1АМ	ФДС-01	Объединение в одном корпусе, меньше монтажных работ
ЛУЧ-АМ (устаревший)	ЛУЧ-АМ-2К или БРЗ-04-М1-2К	Повышенная надежность, совместимость с новыми датчиками
ФДС-03 (базовый)	ФДС-03-С	Аналоговый выход 4-20 мА, повышенный ресурс (до 80 000 час)

Условия оптовых поставок фотодатчиков ПРОМА

Наша компания предлагает выгодные условия для B2B-клиентов:

Преимущества работы с нами:

• Официальный дилер НПП «ПРОМА» — прямые поставки от производителя
• Широкий ассортимент — все типы фотодатчиков (ИК, УФ, видимый спектр)
• Оптовые цены — индивидуальные скидки от объема партии
• Складские остатки в РФ — быстрая отгрузка со склада
• Полный пакет документов — паспорта, сертификаты, свидетельства о поверке
• Техническая поддержка — помощь в подборе совместимых компонентов
• Доставка по всей России — транспортными компаниями (ПЭК, Деловые Линии, СДЭК)

---

Часто задаваемые вопросы (FAQ)

Вопрос: Для чего нужен фотодатчик?
Ответ: Фотодатчик предназначен для контроля наличия пламени в горелочных устройствах. Он преобразует оптическое излучение факела в электрический сигнал, который передается на сигнализатор горения или автомат горелки.

Вопрос: Чем отличается ФД-02 от ФДС-01?
Ответ: ФД-02 — это только фотодатчик, он работает в паре с внешним сигнализатором (например, ЛУЧ-1АМ). ФДС-01 — это сигнализирующий фотодатчик, в котором объединены фотодатчик и сигнализатор в одном корпусе.

Вопрос: Какой фотодатчик выбрать для мазутной горелки?
Ответ: Для мазутных горелок рекомендуется использовать ультрафиолетовые фотодатчики (ФДА-03, ФДС-03-С) или комбинированные УФ+ИК (ФДСА-03М), так как ИК-датчики могут давать ложные срабатывания на нагретые стенки топки.

Вопрос: Какова максимальная длина кабеля от фотодатчика до сигнализатора?
Ответ: Для моделей ФД-02 с сигнализатором ЛУЧ-1АМ — до 200 м. Для сигнализирующих фотодатчиков ФДС-01 — до 500 м .

Вопрос: Есть ли взрывозащищенные исполнения фотодатчиков ПРОМА?
Ответ: Да, производитель выпускает взрывозащищенные модификации (ФДС-03-С-EX) для использования в нефтяной и газовой промышленности.

Вопрос: Какой ресурс работы фотоприемника?
Ответ: Ресурс зависит от модели: у ИК-датчиков (ФД-02, ФДС-01) — 5-10 тыс. часов, у УФ-датчиков (ФДС-03) — 20-30 тыс. часов, у датчиков с аналоговым выходом (ФДС-03-С, ФДА-02) — до 50-80 тыс. часов.

Вопрос: Совместимы ли фотодатчики ПРОМА с автоматами горения ПРАГО?
Ответ: Да, фотодатчики ПРОМА полностью совместимы с автоматами горения серии ПРАГО, а также с сигнализаторами ЛУЧ-АМ, ЛУЧ-АМ-2К, БРЗ-04-М1-2К.

---
