Вакуумный водокольцевой насос - это вакуумный насос с жидкостным кольцом, который использует воду в качестве рабочей жидкости. Насос имеет простую конструкцию, не требует высокой точности изготовления и прост в обработке. При проектировании водяных кольцевых насосов YONJOU снижает объем, вес, эффективность и энергопотребление. Вакуумный насос с водяным кольцом YONJOU имеет конкурентное преимущество в цене.

Вакуумный водокольцевой насос представляет собой вращающийся объемный насос. Обычно они используются в качестве вакуумного насоса, но также могут использоваться в качестве газового компрессора. Функция жидкостно-кольцевого насоса аналогична роторно-лопастному насосу, с той разницей, что лопасти являются неотъемлемой частью ротора и перемешивают вращающееся кольцо жидкости, образуя уплотнение камеры сжатия. Они по своей сути имеют конструкцию с низким коэффициентом трения, при этом ротор является единственной движущейся частью. Трение скольжения ограничено уплотнениями вала. Жидкостно-кольцевые насосы обычно приводятся в действие асинхронным двигателем.

Конструкция:

ВНИМАНИЕ: НЕ ЗАПУСКАЙТЕ НАСОС БЕЗ РАБОЧЕЙ ЖИДКОСТИ И ЖИДКОСТИ ДЛЯ УПЛОТНЕНИЯ ВАЛА.

1) Нормальный уровень рабочей жидкости должен быть не выше центральной линии вала. Насос может быть запущен при низком уровне рабочей жидкости при условии наличия источника жидкости сразу после запуска.

2) Откройте все клапаны на всасывающем и нагнетательном трубопроводах.

3) Подтвердите вращение насоса с помощью стрелки на корпусе, запустив двигатель.

4) Запустите двигатель, обеспечьте подачу рабочей жидкости и установите регулирующий клапан.

Область применения:

• Оборудование для производства электроэнергии;
• Нефтехимическая промышленность;
• Опреснение морской воды;
• Фармацевтика;
• Рекультивация грунтовых вод;
• Извлечение пара;
• Производство продуктов питания

Типы вакуумных водокольцевых насосов:

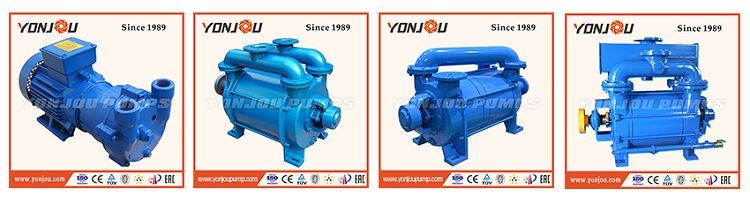

Модельный ряд вакуумных водокольцевых насосов

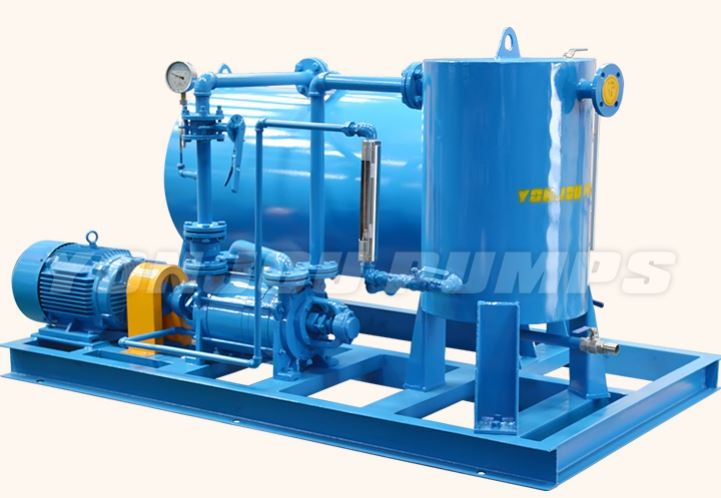

Водяной кольцевой вакуумный насос с вакуумным баком и сепаратором:

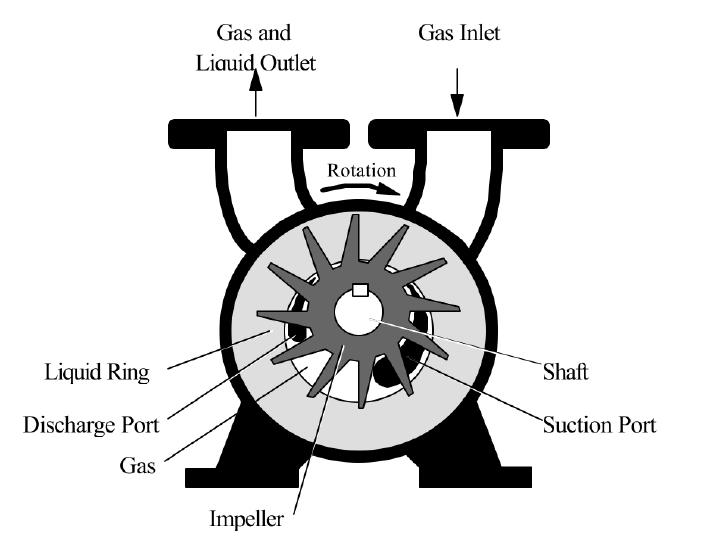

Водокольцевой вакуумный насос основывается на изменении объема камеры насоса для достижения всасывания, сжатия и выхлопа. Поэтому водяной кольцевой насос является вакуумным насосом переменного объема. Корпус насоса оснащен соответствующим количеством воды в качестве рабочей жидкости. Когда рабочее колесо вращается, верхняя внутренняя поверхность водяного кольца просто касается верхней части лопасти (фактически, лопасть имеет определенную глубину вставки в водяное кольцо). В это время между ступицей рабочего колеса и водяным кольцом образуется пространство в форме полумесяца, и это пространство делится рабочим колесом на несколько небольших полостей, равных количеству лопастей.

Если нижняя часть рабочего колеса составляет 0° в качестве начальной точки, объем небольшой полости становится больше, когда рабочее колесо вращается на 180° перед вращением, и оно подключается к всасывающему порту на торце, и газ всасывается. Когда всасывание заканчивается, небольшая полость изолируется от всасывающего порта; когда рабочее колесо продолжает вращаться, небольшая полость изменяется от большой к маленькой, так что газ сжимается; когда небольшая полость сообщается с выпускным отверстием, газ выгружается из водяного кольца вакуумного насоса.
