Двухступенчатая жидкостно-кольцевая вакуумная насосная система

Двухступенчатая жидкостно-кольцевая вакуумная насосная система

Модель 2SK представляет собой двухступенчатый жидкостно-кольцевой вакуумный насос. Жидкостно-кольцевой вакуумный насос сжимает газ, вращая лопастное рабочее колесо внутри цилиндрического корпуса. Жидкость (обычно вода) подается в насос и за счет центробежного ускорения образует движущееся цилиндрическое кольцо внутри корпуса.

Скачать опросный лист

Технические характеристики

Модель 2SK представляет собой двухступенчатый жидкостно-кольцевой вакуумный насос.

Жидкостно-кольцевой вакуумный насос сжимает газ, вращая лопастное рабочее колесо внутри цилиндрического корпуса. Жидкость (обычно вода) подается в насос и за счет центробежного ускорения образует движущееся цилиндрическое кольцо внутри корпуса. Это жидкостное кольцо создает ряд уплотнений в пространстве между лопастями рабочего колеса, которые образуют камеры сжатия. Эксцентриситет между осью вращения рабочего колеса и геометрической осью корпуса приводит к циклическому изменению объема, заключенного в лопасти и кольцо.

Газ, часто воздух, всасывается в насос через впускное отверстие в конце корпуса. Газ улавливается в камерах сжатия, образованных лопастями рабочего колеса и жидкостным кольцом. Уменьшение объема, вызванное вращением рабочего колеса, сжимает газ, который поступает в выпускное отверстие в конце корпуса.

Сжатый газ на выходе из насоса содержит определенное количество рабочей жидкости, которая обычно удаляется в парожидкостном сепараторе.

Применение:

Двухступенчатые жидкостно-кольцевые вакуумные насосы идеально подходят для специфических, влажных, грязных или высокопроизводительных применений в тяжелой промышленности, с выбором которых можно ознакомиться ниже.

Серии 2SK - это проверенные, прочные и надежные машины, которые обеспечивают коммунальный или технологический вакуум.

Насосы серии 2SK подходят для использования в следующих отраслях промышленности:

  • Металлообрабатывающая промышленность
  • Пищевая промышленность
  • Нефтяная промышленность
  • Лакокрасочная промышленность
  • Горнодобывающая промышленность
  • Химическая промышленность
  • Бумага и сопутствующие товары
  • Текстильная промышленность
  • Автомобильная промышленность
  • Энергетика и коммунальные услуги

Тип жидкости:

Жидкостно-кольцевые вакуумные насосы могут использовать в качестве герметизирующей жидкости любую жидкость, совместимую с технологическим процессом, при условии, что она обладает соответствующими свойствами давления пара. Хотя наиболее распространенной средой является вода, можно использовать практически любую жидкость. Вторым по распространенности является масло. Поскольку масло имеет очень низкое давление пара, вакуумные насосы с жидкостным кольцом с масляным уплотнением обычно имеют воздушное охлаждение. Для применения сухого газообразного хлора используется концентрированная серная кислота.

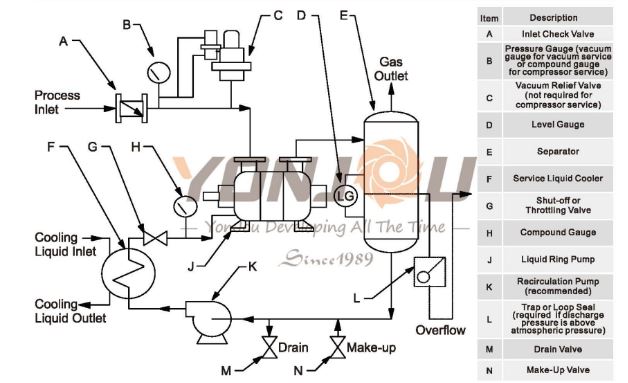

Типичная установка замкнутого контура с полным восстановлением:

Модельный ряд двухступенчатых вакуумных насосных станций

Модель

Размер

Предельный вакуум

Максимальный поток воздуха

Мотор

Скорость

Потребление воды

Диаметр насоса

кПа

м3/мин

кВт

об/мин

л/мин

мм

2СК

1,5

3.3

1,5

7,5

1440

15

40

3

3

7,5

1440

20

40

6

6

15

1440

30

70

9

9

18,5

970

50

100

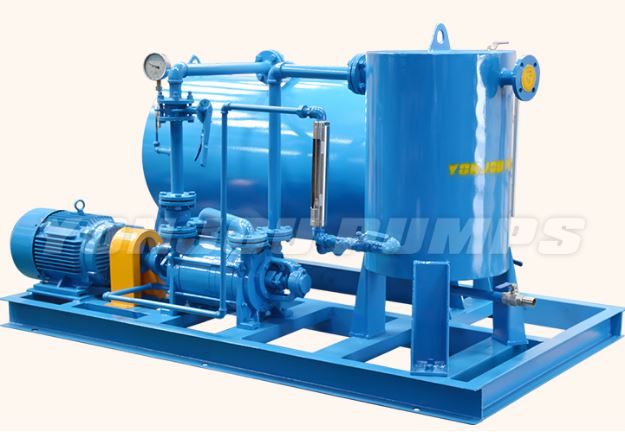

Водяной кольцевой вакуумный насос с вакуумным баком и сепаратором:
