Мембранный насос с воздушным приводом перемещает жидкость с помощью попеременного и повторяющегося возвратно-поступательного движения (ходов) двух гибких мембран или диафрагм, установленных на общем валу. Хотя мембранные насосы могут приводиться в движение напрямую, с валом, подключенным непосредственно к двигателю, двойной мембранный насос с воздушным приводом использует сжатый воздух со сложной системой распределения, направляя воздух попеременно в две воздушные камеры на противоположных сторонах диафрагм.

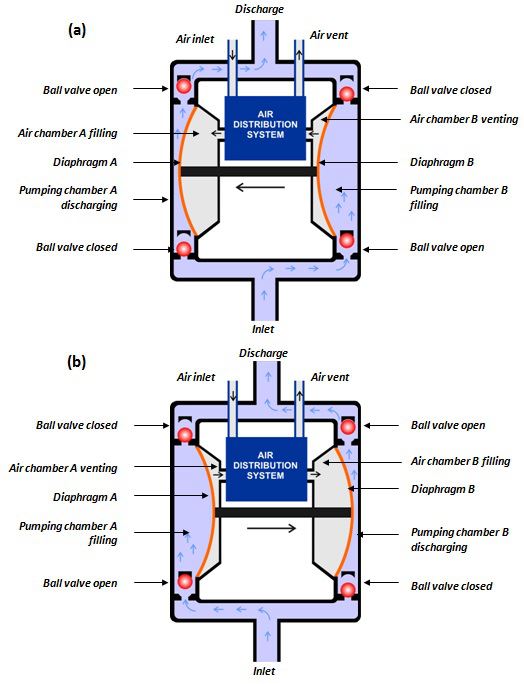

Работа мембранного насоса с воздушным приводом

Область применения мембранных насосов:

• Коррозионный химикат
• Летучие растворители
• Вязкие, липкие жидкости
• Чувствительные к сдвигу продукты питания и фармацевтический продукт
• Грязная вода и абразивная суспензия
• Небольшие твердые частицы
• Кремы, гели и масла

 Преимущества мембранных насосов:

• Широкий спектр жидкостей с высоким содержанием твердых веществ
• Самовсасывающий
• Способность работать сухо
• Взрывозащищенный
• Эффективность перекачки остается постоянной
• Нет механических уплотнений, муфт или двигателей
• Не может перегреваться

 Ограничение при работе мембранных насосов:

• Низкая максимальная скорость
• Не очень энергоэффективный
• Импульсный поток - требуется демпфер для уменьшения

Материал:

Материал корпуса насоса: алюминий(AL), чугун(CI), нержавеющая сталь(SS), полипропилен(PP),тефлоновая подкладка(PTFE)

Диафрагма: PTFE, нитрилбутадиеновый каучук(NBR), Viton

Шаровой клапан: нитрилбутадиеновый каучук(NBR), нержавеющая сталь(SS), PTFE

Седло клапана: нитрилбутадиеновый каучук(NBR), PTFE

Модельный ряд санитарных мембранных насосов

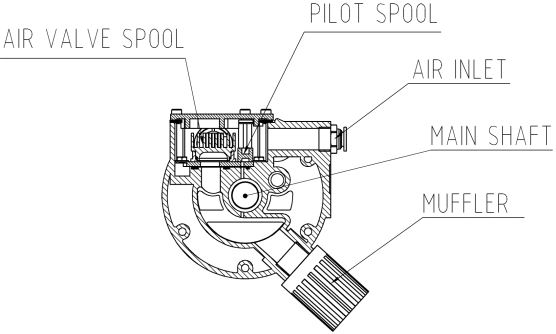

Как работает система распределения воздуха

Встроенная система распределения воздуха QBK включает в себя две движущиеся части: золотник воздушного клапана и направляющий золотник, которые также являются сердечными частями для системы. Сжатый воздух начинает попадать в одно боковое отверстие направляющего золотника, а затем вызывает движение воздушного клапана. Он направляет сжатый воздух в одну воздушную камеру, одновременно выдавливая из другой. Воздух заставляет главный вал/мембранный узел сдвигаться в одну сторону (выгрузка жидкости с этой стороны и вытягивание жидкости с другой стороны). Когда вал достигает конца хода, диафрагма приводит в действие направляющий золотник. Воздух начинает попадать в другое боковое отверстие направляющего золотника, а затем запускает воздушный клапан на другую сторону.

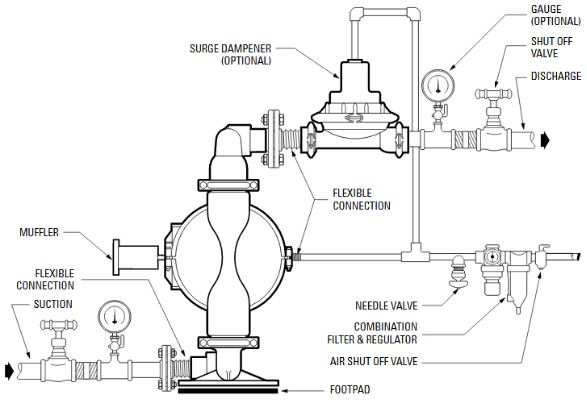

ПРИМЕЧАНИЕ: В случае сбоя питания запорный клапан должен быть закрыт, если перезапуск насоса нежелателен после восстановления питания.
