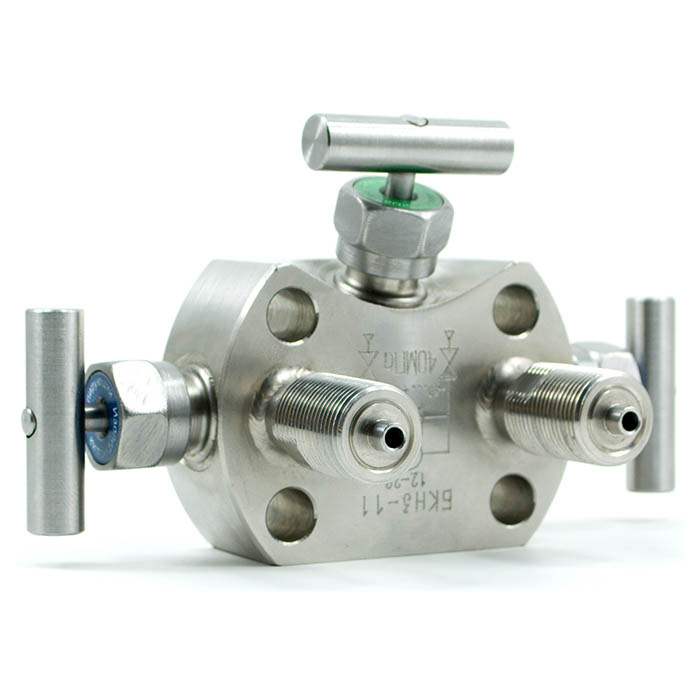

БКН3-11

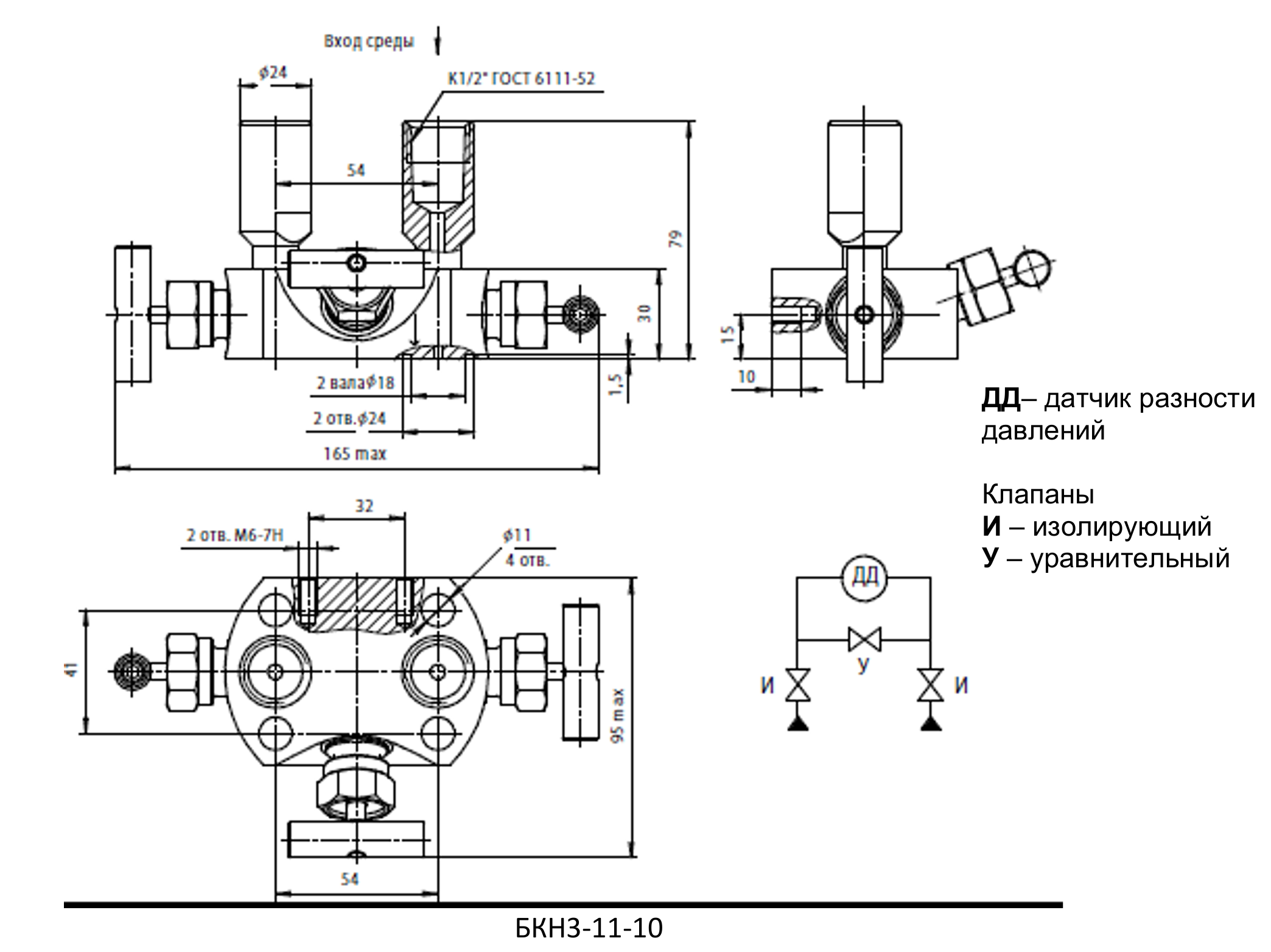

БКН3-11-10

БКН3-11-21

БКН3-11-31

БКН3-111

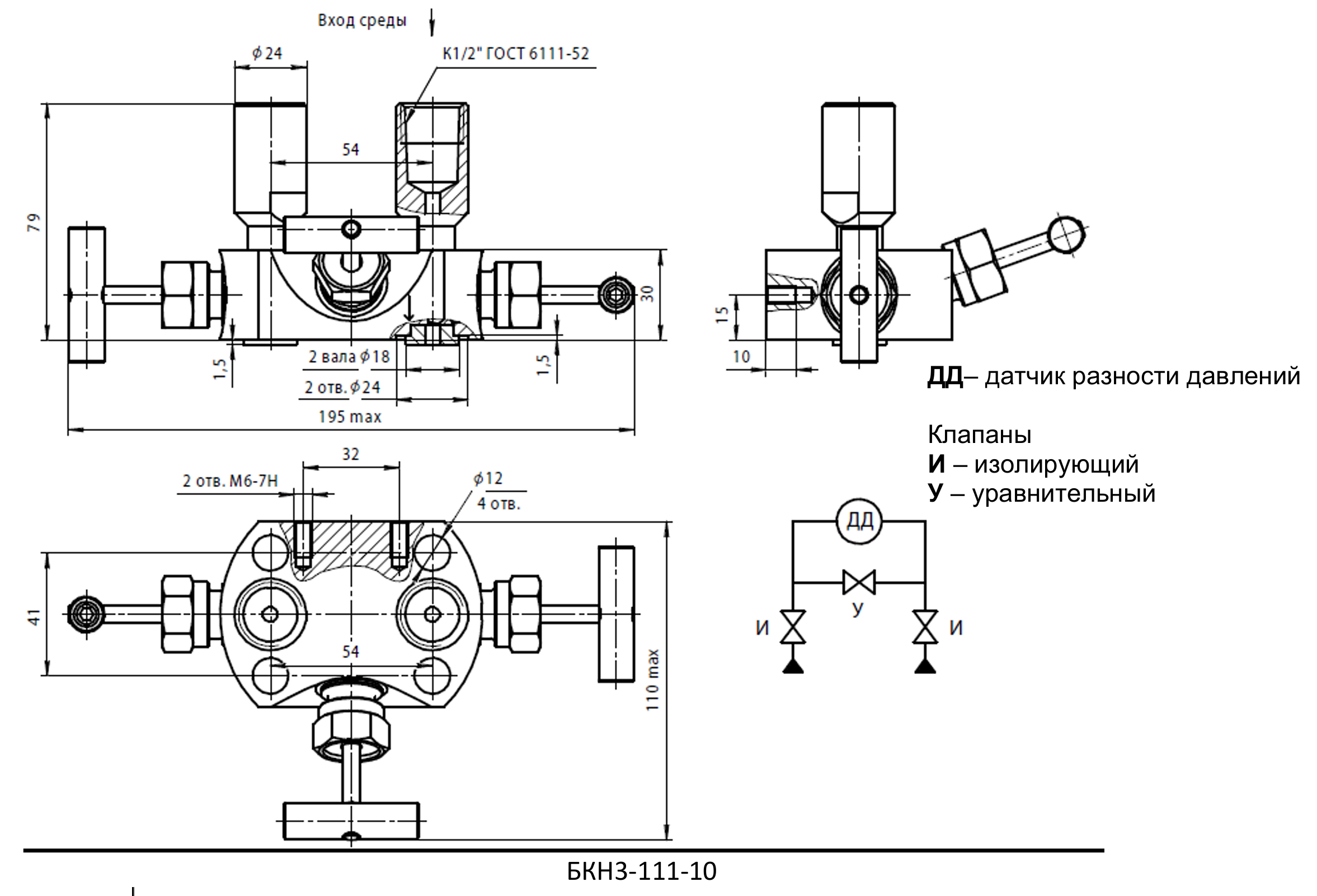

БКН3-111-10

Конструктивные особенности

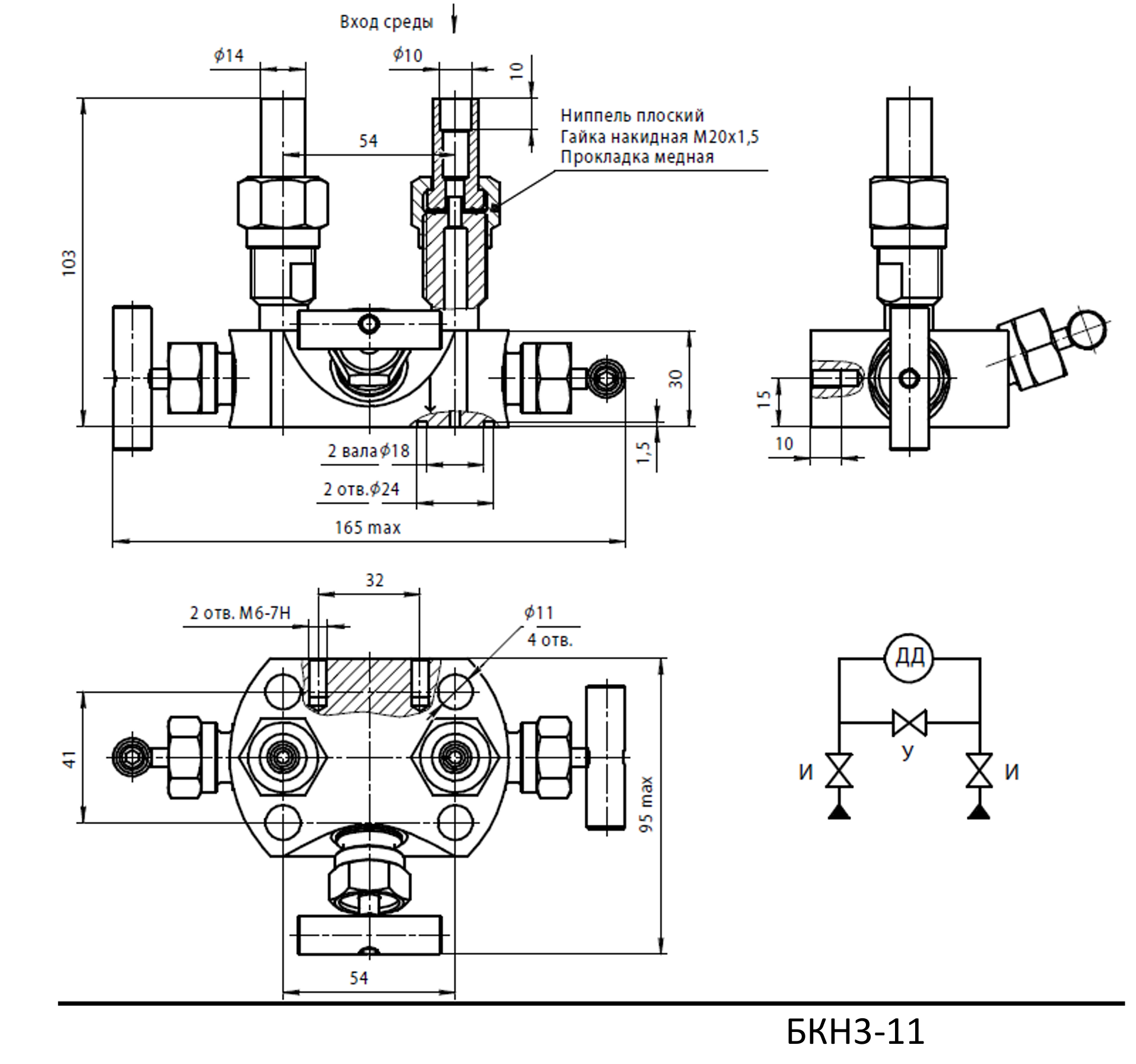

• БКН3-11, БКН3-11-10, БКН3-11-21, БКН3-11-31 – для датчиков с крепежной резьбой М10.

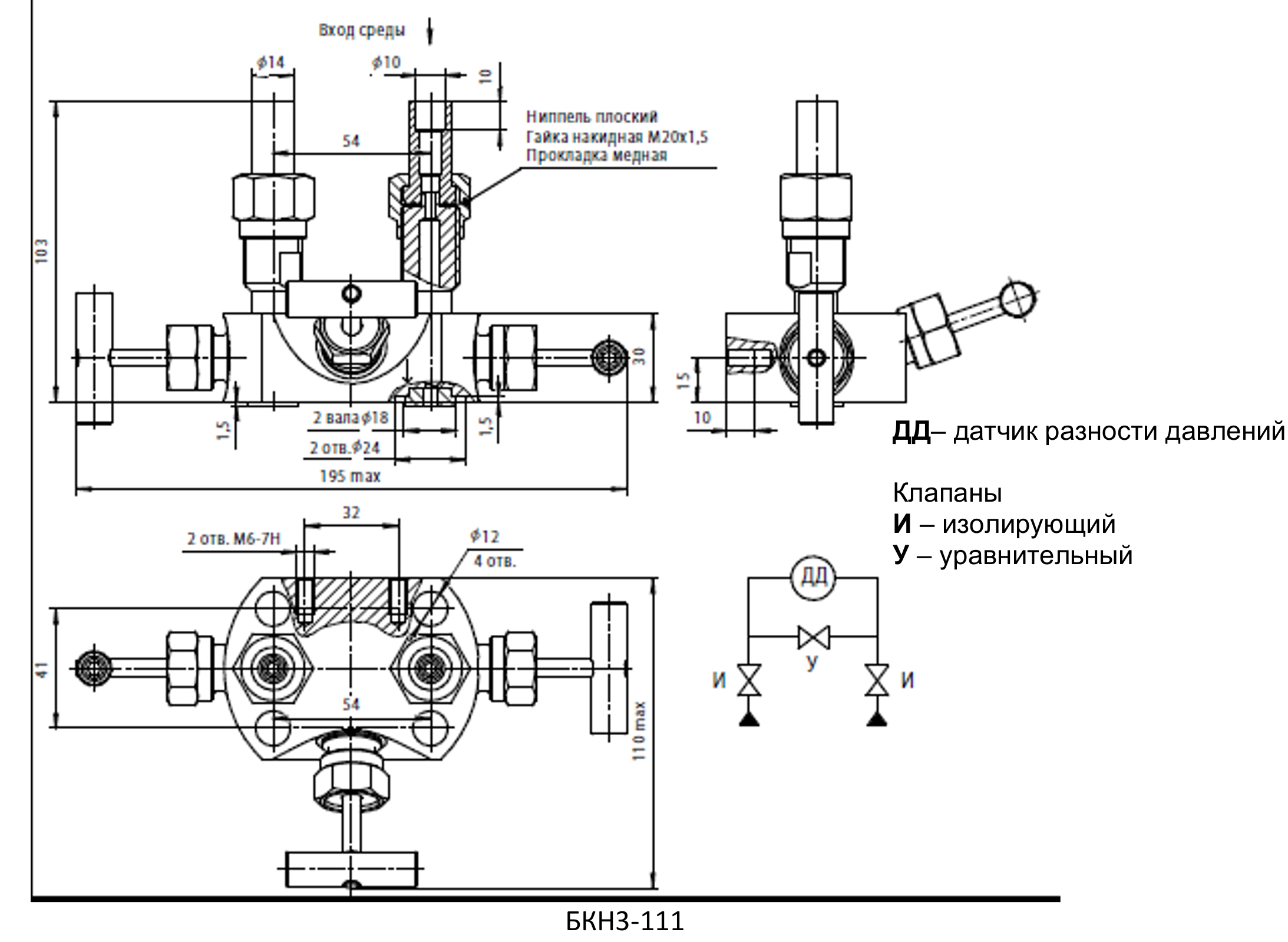

• БКН3-111, БКН3-11-10, БКН3-111-21, БКН3-111-31, БКН5-115 – для датчиков с крепежной резьбой 7/16" UNF, на поверхности стыка с датчиком имеются цилиндрические выступы, обеспечивающие центрирование датчика на блоке.
• БКН3-111, БКН3-111-10, БКН3-111-21, БКН3-111-31 имеют увеличенное расстояние между рукоятками изолирующих клапанов – для возможности монтажа датчиков Rosemount 3051 с фланцем Coplanar.

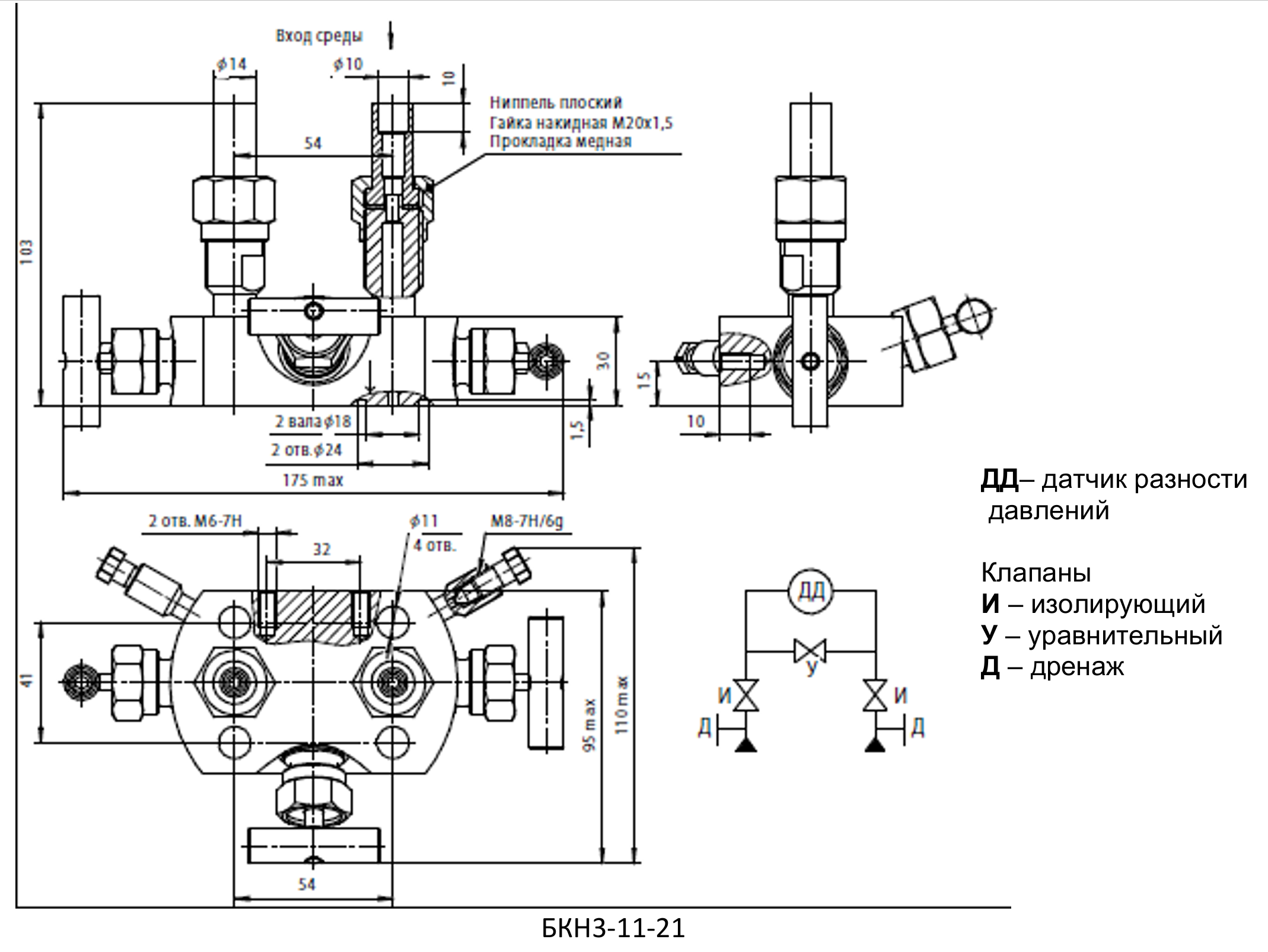

• БКН3-11-21, БКН3-111-21 позволяют выполнять дренаж импульсных линий до изолирующих клапанов.

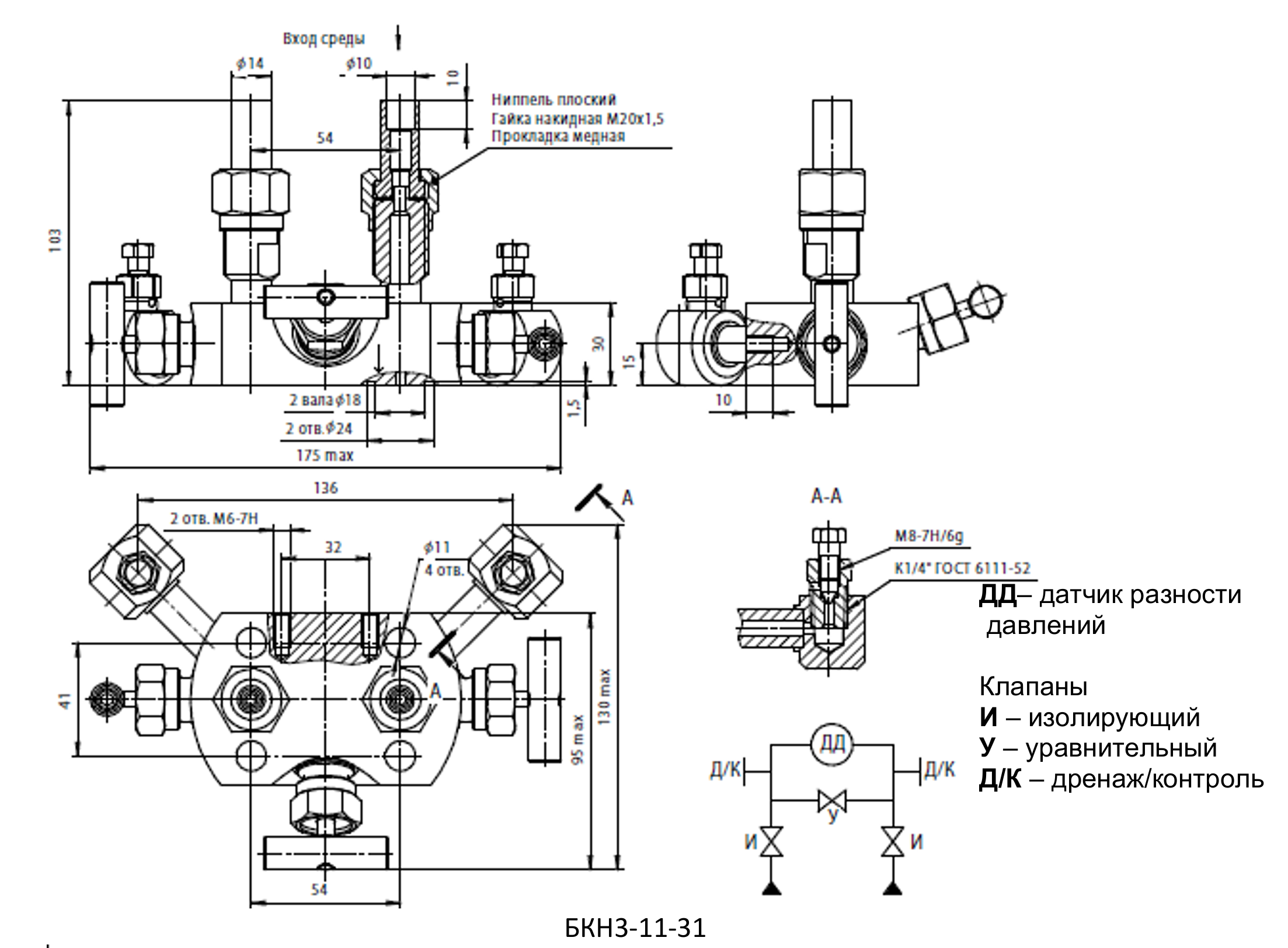

• БКН3-11-31, БКН3-111-31 имеют отверстия резьбой К1/4" для подключения контрольного оборудования. В отверстия ввернуты штуцеры с пробками, позволяющими выполнять дренаж импульсных линий после изолирующих клапанов.

Импульсные линии подсоединяются к штуцерам, приваренным к корпусу клапанного блока.

Датчик крепится четырьмя болтами, пропущенными через корпус клапанного блока.

Гарантийный срок эксплуатации - 36 месяцев со дня ввода в эксплуатацию, но не более 42 месяцев со дня изготовления.

Комплект поставки для моделей: БКН3-11, БКН3-11-10, БКН3-11-21, БКН3-11-31

Комплект поставки для моделей: БКН3-111, БКН3-111-10, БКН3-111-21, БКН3-111-31, БКН5-115

Пример обозначения при заказе

1. Наименование.
2. Код К - указывается для клапанных блоков, предназначенных для работы на газообразном кислороде.
   Код Ф - указывается при заказе клапанного блока с уплотнительными кольцами из фторопласта Ф-4.

По согласованию возможна комплектация болтами 7/16" UNF длиной 80 мм
