Применение

• Нефтегазовая промышленность (например, контроль давления в трубопроводах, технологических аппаратах, системах подготовки и транспорта углеводородов)
• Энергетика (например, мониторинг давления пара, воды, газа в котельных установках, турбинах, системах теплоснабжения)
• Железнодорожный транспорт (например, системы безопасности подвижного состава, контроль пневматических систем)
• Авиастроение (например, измерение давления в гидравлических и пневматических системах летательных аппаратов)
• Метрологические службы, аккредитованные на право поверки и калибровки средств измерения давления
• Системы автоматического контроля, регулирования и управления технологическими процессами на предприятиях газовой, металлургической, химической, пищевой отраслях промышленности.
• Испытательные стенды (например, прецизионные измерения в научно-исследовательских и конструкторских работах)

Принцип работы и конструкция

Датчики СДВ STANDARD основаны на тензорезистивном принципе измерения, используя современные кремниевые тензорезистивные сенсоры российского производства. Чувствительным элементом является пластина с кремниевыми пленочными тензорезисторами, прочно соединенная с металлической мембраной. При воздействии давления мембрана деформируется, что приводит к изменению электрического сопротивления тензорезисторов и последующему преобразованию в унифицированный выходной сигнал.

Метрологические характеристики

Датчики обеспечивают исключительную точность измерений с погрешностью от ±0,10% до ±1% от диапазона измерения. Температурная погрешность составляет всего 0,15%/10°C для аналоговых выходов и 0,10%/10°C для цифровых интерфейсов. Межповерочный интервал составляет 5 лет, что подтверждает высокую стабильность метрологических характеристик

Диапазоны измерений

Серия «STANDARD» охватывает широкий спектр измерений:

• избыточное давление: ВПИ от 0 до 250 МПа
• абсолютное давление: ВПИ от 0 до 16 МПа
• разрежение: ВПИ от 0 до 100 кПа
• давление-разрежение: ВПИ от -0,1 до 100 МПа

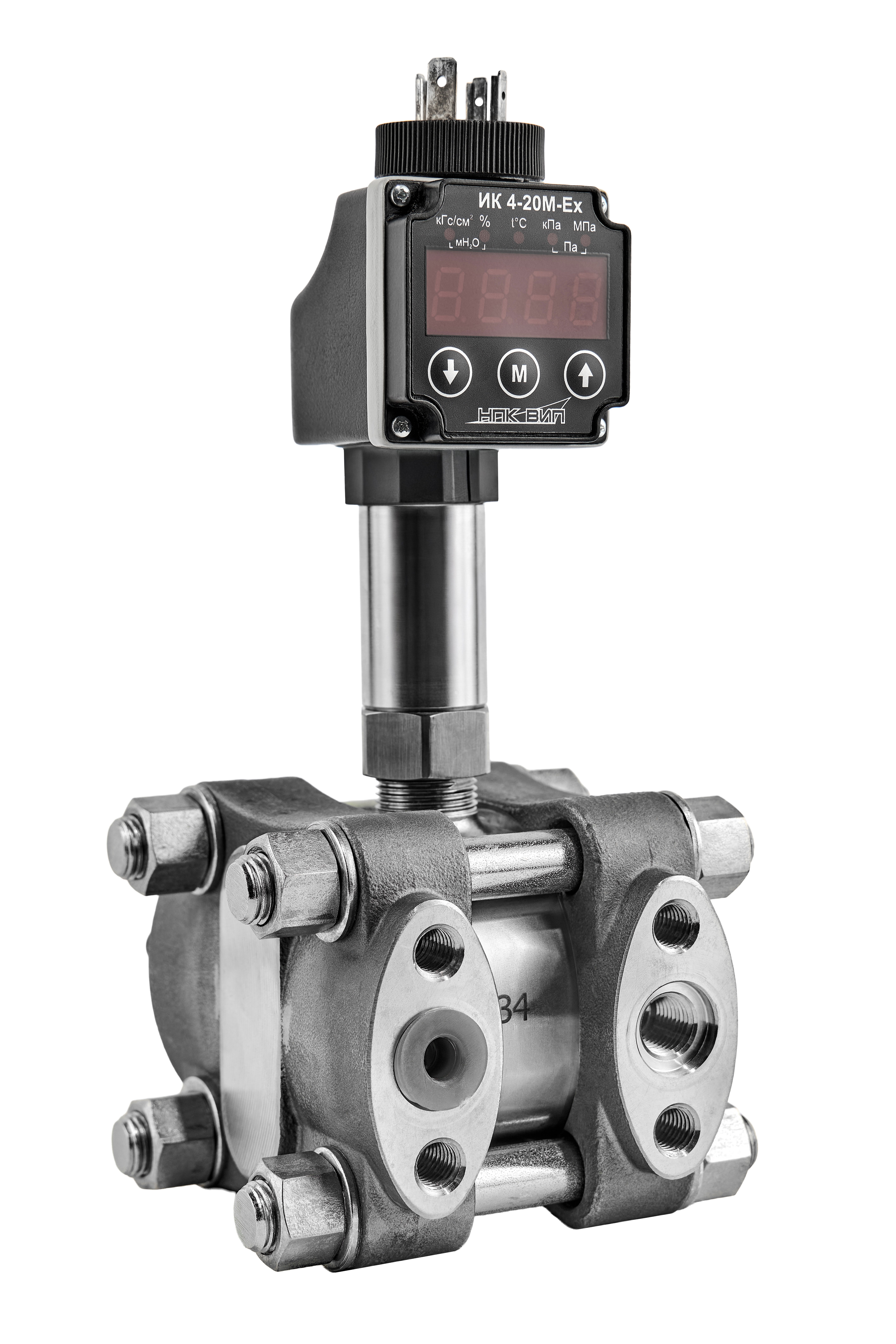

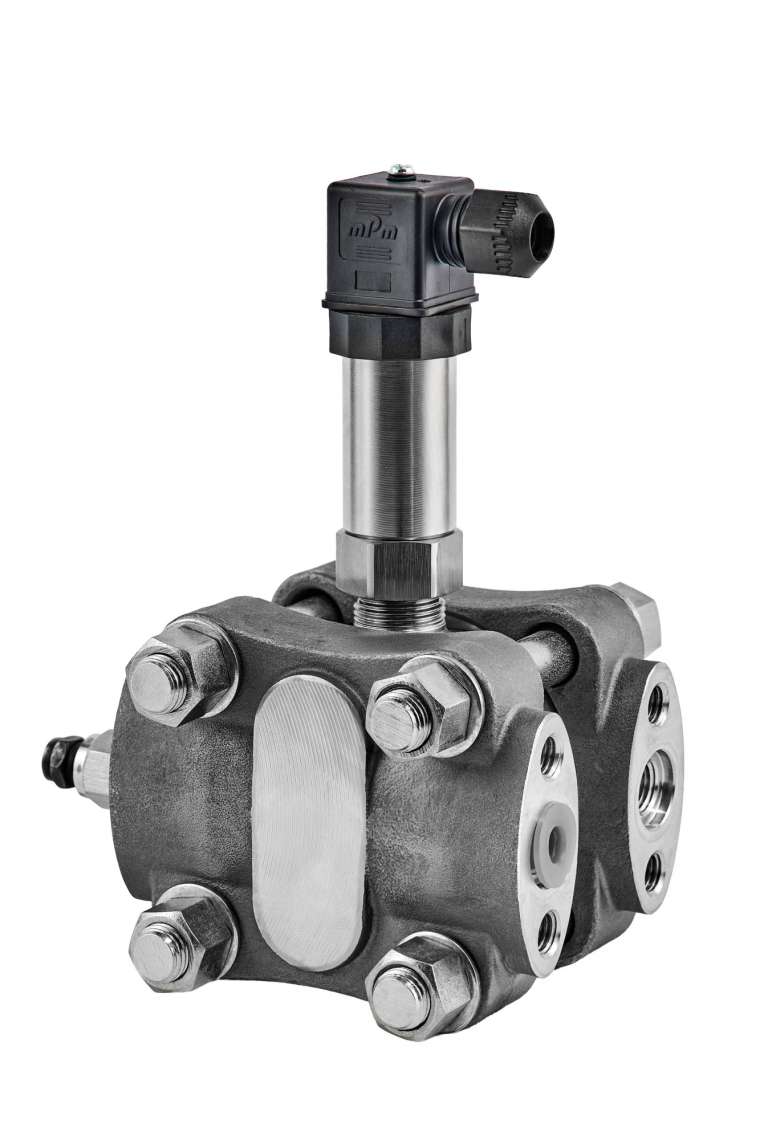

• дифференциальное давление: от 0 до 16 МПа

Выходные интерфейсы

Датчики поддерживают множество выходных сигналов для интеграции в современные системы автоматизации:

• токовый сигнал 4-20 мА
• напряжение номинальное 12-36 В
• цифровые интерфейсы RS-485 и CAN
• поддержка протокола Modbus RTU для цифровых версий

Конструктивные преимущества

Надежность и защита

Преобразователи давления измерительные СДВ обладают высокой устойчивостью к внешним воздействиям:

• перегрузочная способность до 300% от диапазона измерения
• класс пылевлагозащиты IP54, IP65, IP67, IP68
• виброустойчивость согласно группе G2 по ГОСТ Р 52931
• материалы корпуса из нержавеющей стали 12Х18Н10Т
• контактирующие с средой материалы: сталь 316L, титановые сплавы

Компактность

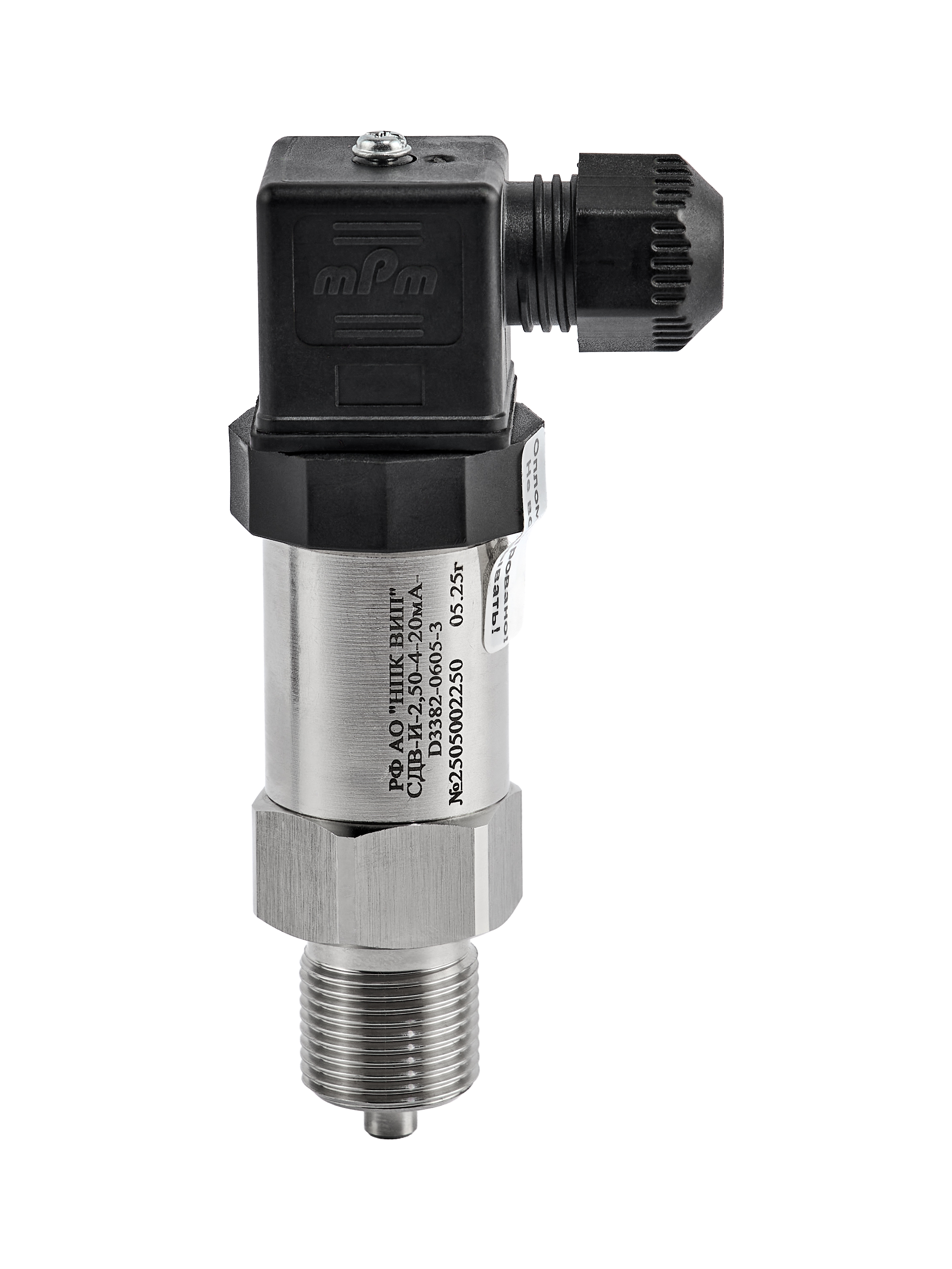

Малогабаритное исполнение с массой не более 0,25 кг позволяет использовать датчики в ограниченном пространстве. Различные варианты присоединения (М20×1,5, М12×1, G½) обеспечивают универсальность монтажа.

Системы автоматизации

Датчики интегрируются в современные системы:

• автоматического контроля и регулирования
• коммерческого учета энергоносителей
• промышленной безопасности
• диспетчерского управления технологическими процессами

Преимущества перед аналогами

Импортозамещение

Датчики СДВ STANDARD не уступают по характеристикам ведущим зарубежным аналогам, при этом обеспечивая:

• полную локализацию производства в России
• конкурентоспособную стоимость
• гарантированную техническую поддержку
• возможность разработки специализированных версий под требования заказчика

Малогабаритные интеллектуальные датчики давления СДВ «STANDARD» представляют собой оптимальное решение для современной промышленной автоматизации, сочетая высокую точность, надежность и универсальность применения. Их использование позволяет создавать эффективные системы контроля и управления технологическими процессами в различных отраслях промышленности.
