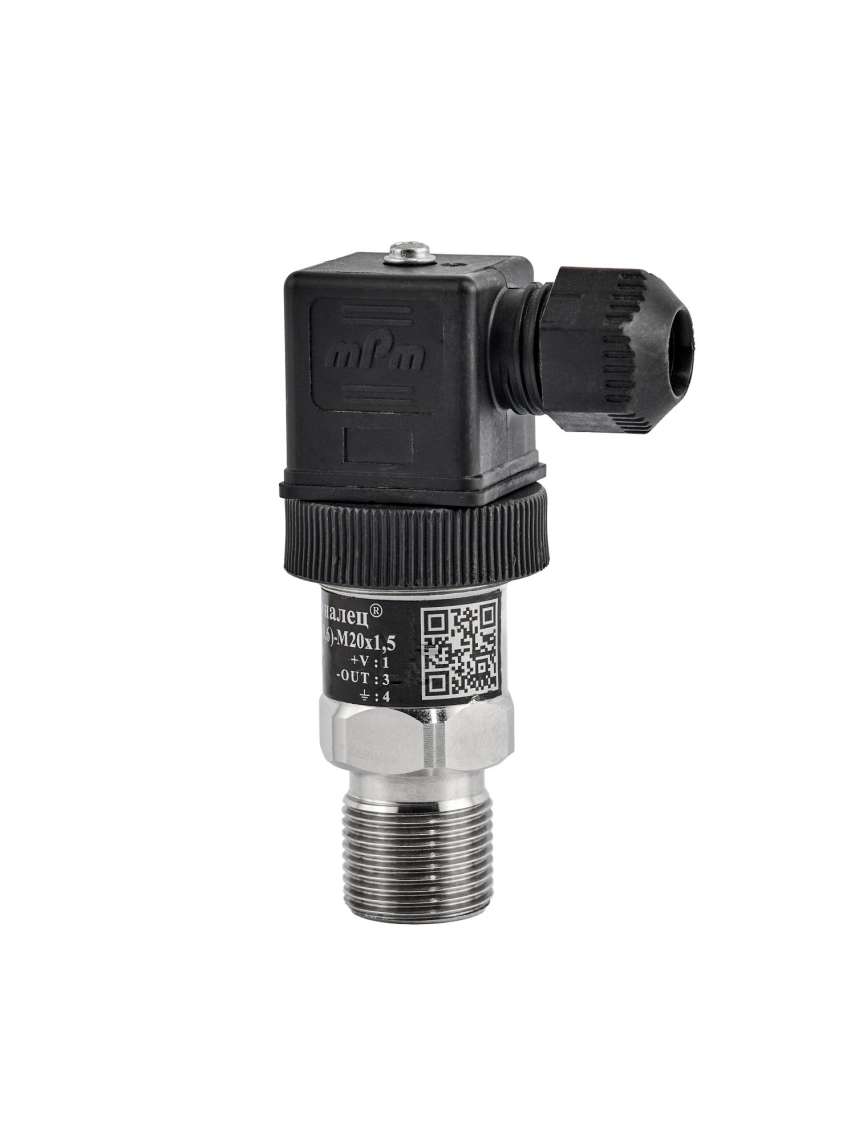

Специализированные малогабаритные интеллектуальные датчики давления СДВ «Коммуналец» с выходным сигналом 4–20 мА предназначены для применения в узлах коммерческого учета тепловой энергии.
Многопредельное исполнение датчиков СДВ «Коммуналец» позволяет сократить складские затраты за счет снижения запасов датчиков с различными диапазонами измерения и сократить время оперативных ремонтов.
Описание и технические характеристики
Преобразователь общепромышленного исполнения для измерения избыточного давления с верхним пределом измерения (2,5 1,6; 1,0; 0,6) МПа, многопредельный, с заводской настройкой на ВПИ 1,6 МПа, с выходным сигналом по току 4–20 мА, с цифровым ЭБ, климатического исполнения УХЛ категории размещения 3.1 выпускаются по АГБР.406239.001ТУ в следующих исполнениях:
Интеллектуальные датчики СДВ комплектуются с клапанными блоками.
| Группа устойчивости к механическим воздействиям по ГОСТ Р 52931 | G2 |
| Давление перегрузки | 3,0 × ДИ* |
| Диапазон напряжения питания, В | 12-36 |
| Индикация и настройка | ИК 4-20М для датчиков с сигналом 4-20 мА |
| Класс пылевлагозащиты | IP65 |
| Масса, кг, не более | 0,20 |
| Материалы корпуса | Стали AISI 201 или 10х18н10т |
| Материалы, контактирующие с измеряемой средой | Титановый сплав ВТ-9, стали AISI 201 или 10х18н10т |
| Напряжение питания номинальное, В | 24 |
| Присоединение к процессу | М20×1,5, G½ |
| Температура измеряемой среды, °C | −50 +125 |
| Температура окружающей среды, °C | −20 +80 |
| Температурная погрешность, % 10 °С | ±0,15 |
| Электрический соеденитель | DIN 43650A |
| Погрешность, % от диапазона измерения | ±0,5 |
| Входной сигнал/питание | 4-20 мА |
| Межповерочный интервал | 5 лет |
| Гарантийный срок | 3 года |
| Избыточное давление (ДИ) | верхние пределы - 0,6 МПа, 2,5 МПа |
