Датчики гидростатического давления (погружной гидростатический уровнемер)

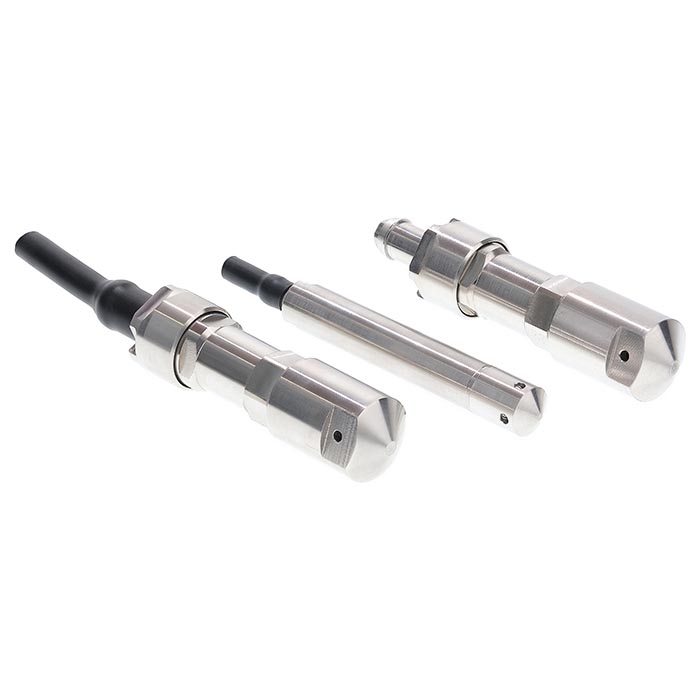

Российский производитель «НПК ВИП» представляет специализированные малогабаритные коррозионностойкие датчики гидростатического давления жидкости СДВ с «открытой мембраной» диаметром 20 и 34 мм. Погружные уровнемеры применяются для работы с жидкими, вязкими и агрессивными средами. Увеличенная площадь мембраны измерительного блока позволяет работать с средами имеющими в своем составе крупные частицы.

Диаметр 50 мм доступен под индивидуальный заказ.

Рабочая среда для преобразователя гидростатического давления — жидкости (в т.ч. масло, дизельное топливо, мазут, керосин, бензин), пар, газы, парогазовые и газовые смеси (в т.ч. газообразный кислород и кислородосодержащие газовые смеси) при давлении до 100 МПа. Датчики предназначены для работы при атмосферном давлении от 66 до 106,7 кПа (от 495 до 800 мм рт. ст.) и соответствуют группе исполнения Р2 по ГОСТ Р 52931.

Описание и технические характеристики

Применение

Нефтегазовая промышленность
Энергетика
Водоканалы
Измерительное оборудование
Испытательные стенды

Датчики от производителя «НПК ВИП» применяются в метрологических службах, аккредитованных на право поверки и калибровки средств измерения давления, системах автоматического контроля, регулирования и управления технологическими процессами на предприятиях газовой, металлургической, химической, пищевой отраслях промышленности.

Преимущества и особенности

высокостабильные сенсоры
высокая точность измерений
надежность (межповерочный интервал - 5 лет)
выходные интерфейсы 4-20мА, 0,4-5,5В, RS485, CAN

Принцип работы датчика измерения гидростатического давления

Принцип работы погружного гидростатического уровнемера основан на измерении давления столба жидкости на чувствительную мембрану. В основе датчика лежит чувствительный элемент (сенсор), который реагирует на давление. Чувствительным элементом первичного преобразователя является пластина с кремниевыми пленочными тензорезисторами, прочно соединенная с металлической мембраной.

Как работает датчик:

Восприятие давления: когда жидкость оказывает давление на измерительный блок, мембрана деформируется, вызывая при этом изменение электрического сопротивления тензорезисторов.
Преобразование давления: деформация чувствительного элемента приводит к изменению электрических характеристик датчика, которое затем преобразуется в токовый выходной электрический сигнал, который может быть измерен и обработан.
Обработка сигнала: полученный электрический сигнал обрабатывается с помощью электронного блока (который может включать усиление сигнала) в цифровую форму для дальнейшей обработки и отображения.
Отображение или передача данных: Обработанный сигнал может быть отображен на локальном дисплее датчика или передан в систему управления или мониторинга для дальнейшего анализа или использования в процессах автоматизации.

В линейке производимого нами оборудования также имеются интеллектуальные датчики гидростатического давления СДВ-SPECIAL с погружным кабелем, не требующие врезки, которые применяются для измерения величины жидкостного столба в открытых водоемах, различных емкостях, баках, скважинах и т.п.

ВПИ от 1 до 200 м. вод. ст.
Выходные сигналы: 4-20мА; 0,4-5,5В; 0,4-2,0В; RS485; 1WIRE; CAN
Диаметры зондов: Ø 34 мм. Ø 20, 50 мм – с открытой мембраной

Характеристики

Взрывозащищенное исполнение	Искробезопасная электрическая цепь 0ExiaIICT5X Рудничное исполнение РОExiaIMaX
Группа устойчивости к механическим воздействиям по ГОСТ Р 52931	V2
Диапазон напряжения питания, В	12-36/12-24/8-30/3,0-3,9/8-30
Индикация и настройка	Индикатор-коммуникатор ИК 4-20М для датчиков с сигналом 4-20 мА, для датчиков с цифровым сигналом - через интерфейс
Класс пылевлагозащиты	IP54; IP65; IP67; IP68
Масса, кг, не более	0,55
Материалы корпуса	Сталь 12Х18Н10Т
Материалы, контактирующие с измеряемой средой	Сталь 36НХТЮ, сталь 12Х18Н10Т
Напряжение питания номинальное, В	24/15/12/3,6/12
Присоединение к процессу	М36×1,5; М20×1,5
Температура измеряемой среды, °C	−50 +80/−50 +80/−50 +80/−50 +80/−50 +80
Температура окружающей среды, °C	−50 +80/−50 +80/−50 +80/−50 +80/−50 +80
Температурная погрешность, % 10 °С	0,15/0,15/0,10/0,15/0,10
Электрический соеденитель	DIN 43650; 2РМ 18; кабельный ввод
Погрешность, % от диапазона измерения	±0,10; ±0,15; ±0,25; ± 0,5; ±1
Входной сигнал/питание	4-20мА, 0,4-5,5В, RS485, CAN, 1WIRE
Межповерочный интервал	5 лет
Гарантийный срок	3 года
Избыточное давление (ДИ)	10 кПа - 25 МПа
